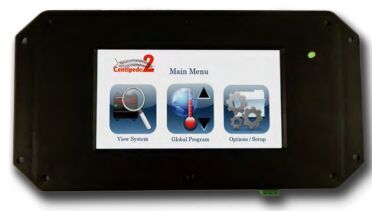

蜈蚣 2 ® 型 温度控制系统：7英寸触摸屏

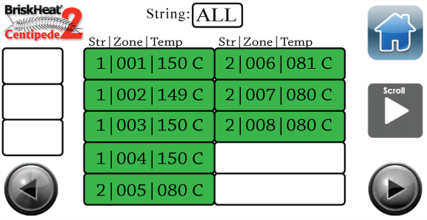

蜈蚣 2 ® 触摸屏操作界面单元作为一个MODBUS主站，可以连接多至128个蜈蚣 2 ® 模块。这个界面可以实时显示全部区域的数据并允许用户修改主要设定。用户可以观测到实际温度、热电阻状态、设定温度、上限报警设定、下限报警设定以及每个加热器的功率占空比。

产品特色

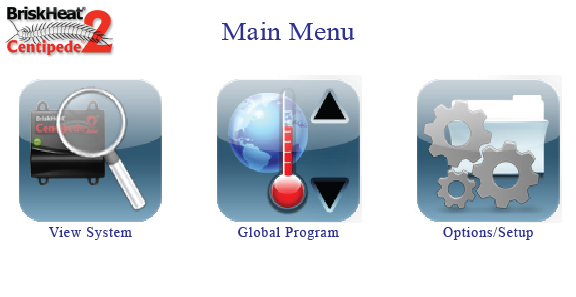

• 便于操控 蜈蚣 2 ® 控制模块的全彩触摸屏操作界面

• 一个操作界面最多可以全局监控和程控多达四条不同

• 线路上的加热器(最高可达128个区)

•数据可以汇入中央监控系统

• 可双向通讯

产品规格：

• 控制区：监控和编辑多达128个区

• 编程：可以在独立单元和全局系统间切换设置

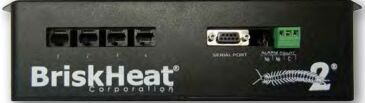

• 接口：包含4个RJ-45接口，可以连接4个不同控制串     的蜈蚣 2 ® 模块

- 每控制串最多64个模块(每个系统最多128个模块)

• 温度设定范围：0 至 320℃ (℃显示)

• 温度上限：325℃

• 触摸屏尺寸：6英寸 x 3.375英寸 (152毫米 x 85米)

• 外部通讯协议：

- RS-232C接口：Modbus RTU协议

- RS-232C接口：本地用户界面(LUI)

• 主报警继电器干接点：NO 或 NC (常开 或 常闭)

• 全球通用输入电压：100-240伏

• 加热器到控制器电源接连：6位Molex Mini-Fit Jr.连器

(可同时连接加热器电源和温度探头)

• 固定方式：面板安装

订购信息：

蜈蚣 2 ® 型 温度控制系统：PID控制模块

产品特色

• 小巧的PID自整定温度控制器：1个控制区1个模块

• 使用5类通讯电缆互联连接

•全新更强的BriskHeat ® 加热套电源和RTD热电阻6针连接器

• 电源通过蜈蚣 2 ® 触摸屏接口传输

产品规格：

• 每区PID自整定控制。从通讯线路取得设定温度值并储存于非易失性存储器(当电源中

断后亦能保留设定值)。

• 三色LED状态指示灯

• 全新模块间双向通讯功能

• 温度探头：PT100铂热电阻，德标DIN 385曲线，等级B

• 最大5类通讯串长度：400英尺(122米) 或 64个模块

• 尺寸：2.0英寸 x 2.2英寸 x 1.0英寸 (51毫米 x 56毫米 x 25毫米)

• 重量：0.14磅 (65克)

订购信息：

蜈蚣 2 ® 型 温度控制系统：模块附件

5类通讯电缆

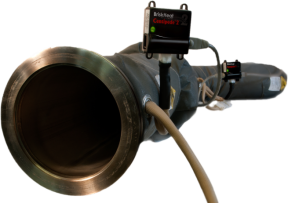

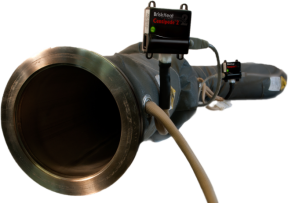

         用于控制BriskHeat ® 加热套尤为理想
